Spęczanie oporowe, nazywane również spęczaniem elektrooporowym, jest technologią miejscowego nagrzewania i odkształcania metalu. Prąd elektryczny przepływający przez odpowiednio zamocowany detal powoduje skoncentrowane wydzielanie ciepła, a jednocześnie działająca siła osiowa przemieszcza uplastyczniony materiał i zwiększa przekrój w wybranym obszarze.

Proces może służyć do przygotowania półfabrykatu przed prasowaniem na gorąco lub kuciem matrycowym. W wielu zastosowaniach element po spęczaniu trafia bezpośrednio do prasy, w tym do prasy śrubowej ciernej. W odmianie matrycowej można natomiast uzyskać kształt zbliżony do końcowego i w wybranych przypadkach ograniczyć albo wyeliminować kolejną operację kucia.

Na czym polega spęczanie oporowe?

W przeciwieństwie do nagrzewania całego wsadu w piecu spęczanie oporowe pozwala skoncentrować energię w strefie, która ma zostać odkształcona. Element jest mocowany pomiędzy układem styków i narzędzi, a sterowany przepływ prądu oraz nacisk powodują stopniowe nagrzanie i skrócenie fragmentu pręta albo rury. Materiał nie jest usuwany, lecz przemieszczany, dlatego możliwe jest miejscowe zwiększenie średnicy lub grubości ścianki.

Najczęściej obrabiane są stale węglowe i stopowe. Możliwe są również wybrane zastosowania dla mosiądzu, tytanu i jego stopów oraz innych metali, jednak dobór parametrów musi uwzględniać rezystywność elektryczną, przewodność cieplną, plastyczność materiału i geometrię detalu. Z tego powodu przed doborem maszyny konieczna jest analiza konkretnego elementu i założeń produkcyjnych.

Obszary zastosowań procesu spęczania oporowego

Technologia jest stosowana przede wszystkim przy produkcji elementów osiowych, w których tylko wybrany fragment wymaga zwiększenia przekroju. Do typowych zastosowań należą:

• zawory silnikowe,
• półosie i wały osiowe,
• wały oraz elementy wałopodobne,
• półfabrykaty kół zębatych stożkowych,
• drążki skrętne i pręty łączące,
• sworznie, trzpienie i inne elementy z lokalnym zgrubieniem,
• mosiężne zawory do opon samochodów ciężarowych,
• komponenty dla przemysłu motoryzacyjnego, maszynowego, lotniczego oraz naftowo-gazowego.

Budowa i zasada działania maszyny do spęczania oporowego

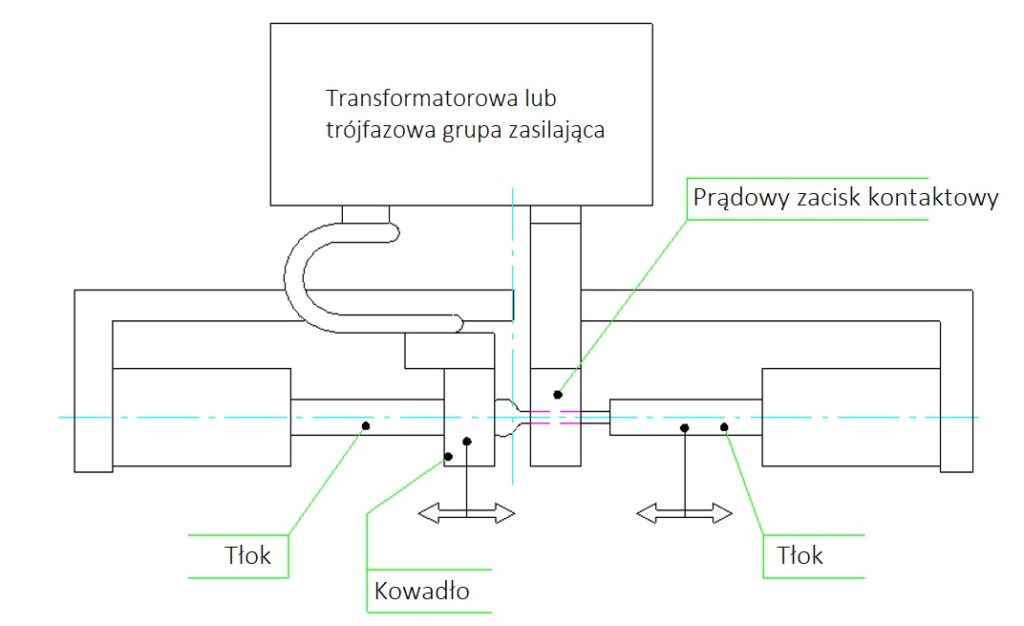

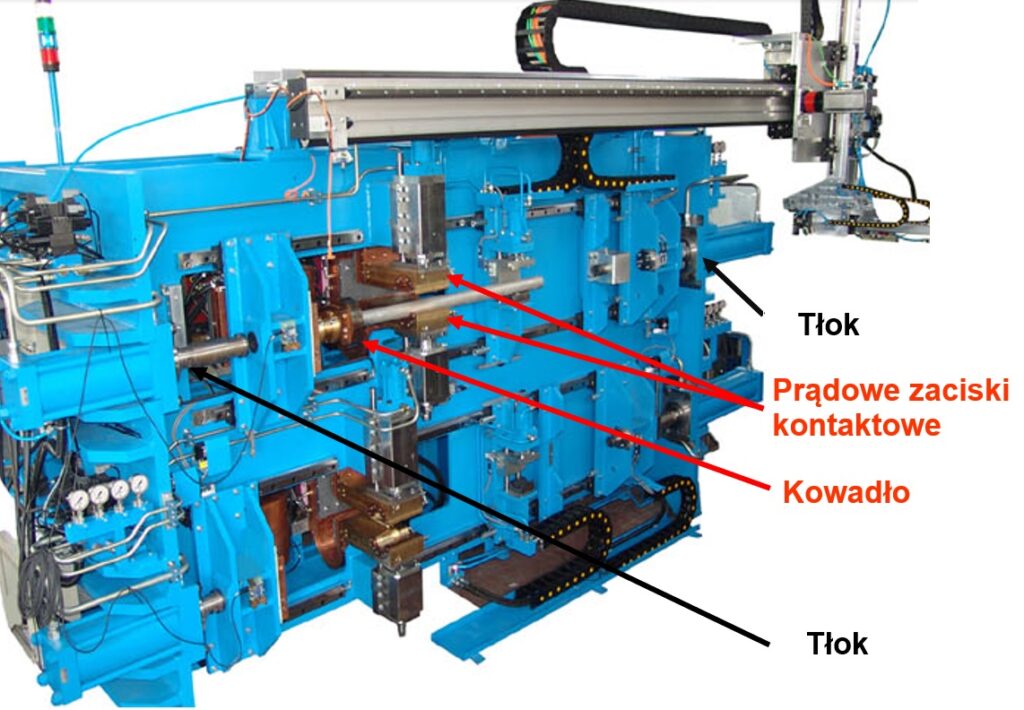

Maszyna musi jednocześnie zapewnić stabilny kontakt elektryczny, pewne zamocowanie detalu, kontrolowane nagrzewanie oraz precyzyjny ruch narzędzi. O jakości i powtarzalności procesu decydują nie tylko moc układu elektrycznego, ale również geometria uchwytów i matryc, sposób chłodzenia, przebieg siły oraz prędkości spęczania, a także program sterujący.

Spęczanie oporowe wolne na maszynach CEMSA

W spęczaniu wolnym uplastyczniony materiał nie jest zamknięty w matrycy nadającej mu pełny kształt. Technologia służy najczęściej do wykonania zgrubienia stanowiącego półfabrykat do dalszego kucia. Maszyny CEMSA mogą pracować jako samodzielne stanowiska albo jako część zautomatyzowanej komórki z systemem załadunku, robotem i prasą.

Dobór konfiguracji zależy między innymi od średnicy i długości detalu, wymaganej objętości zgrubienia, gatunku materiału, czasu cyklu oraz oczekiwanej wydajności. Rozwiązania dwustanowiskowe pozwalają łączyć nagrzewanie i spęczanie z automatycznym przepływem elementów w komórce produkcyjnej.

Technologia spęczania oporowego matrycowego

Spęczanie „w matrycy” jest odmianą procesu, w której odkształcany materiał wypełnia kontrolowaną przestrzeń narzędzia. Dzięki temu można uzyskać zgrubienie o powtarzalnym kształcie i wymiarach, zbliżone do geometrii wymaganej po obróbce. W zależności od detalu może to ograniczyć zakres kolejnego kucia albo pozwolić przejść bezpośrednio do obróbki mechanicznej.

Proces może być prowadzony na końcu pręta lub rury, na obu końcach albo w części środkowej. Odpowiednie oprzyrządowanie umożliwia również kontrolowanie średnicy wewnętrznej elementu rurowego. Największą korzyścią jest możliwość rozpoczęcia produkcji od wsadu o mniejszym przekroju i zwiększenia ilości materiału tylko tam, gdzie jest ona rzeczywiście potrzebna.

W rozwiązaniach serwonapędowych ruch i nacisk narzędzi mogą być programowane z dużą powtarzalnością. Nie oznacza to jednak, że jedna konfiguracja będzie odpowiednia dla każdego detalu. Geometria matrycy, sposób doprowadzenia prądu, chłodzenie i parametry ruchu muszą zostać dobrane do materiału oraz oczekiwanego kształtu.

Technologia spęczania oporowego matrycowego rur

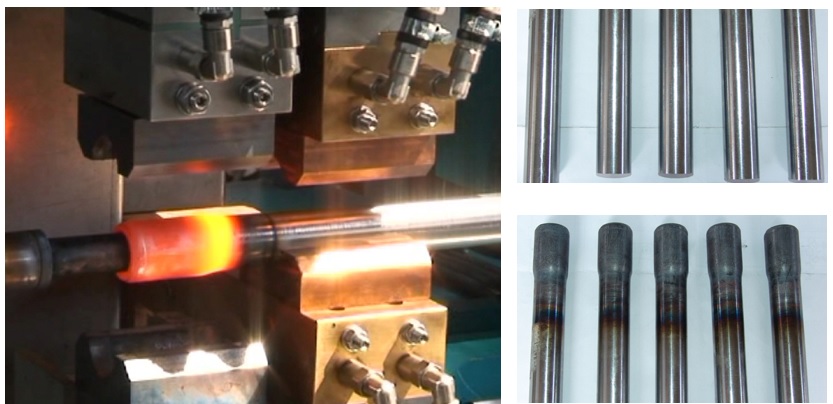

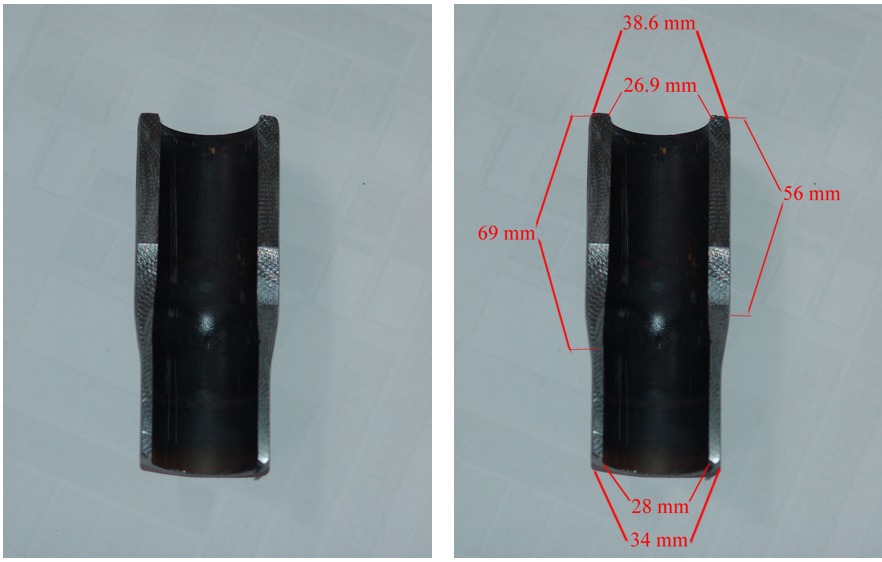

Jednym z ważnych zastosowań spęczania matrycowego jest miejscowe zwiększanie grubości ścianki lub średnicy końca rury. Rozwiązanie pozwala przygotować materiał pod wykonanie gwintu, kołnierza, połączenia albo innego obszaru wymagającego większego przekroju, bez stosowania rury o zwiększonej grubości na całej długości.

Takie podejście może ograniczyć zużycie materiału i zakres późniejszej obróbki mechanicznej. Jest wykorzystywane między innymi przy elementach dla sektora wiertniczego i naftowo-gazowego, a także w zastosowaniach lotniczych i specjalistycznych. Konkretne możliwości zależą od średnicy rury, grubości ścianki, długości strefy odkształcenia oraz wymagań dotyczących mikrostruktury.

Jakość materiału po spęczaniu oporowym

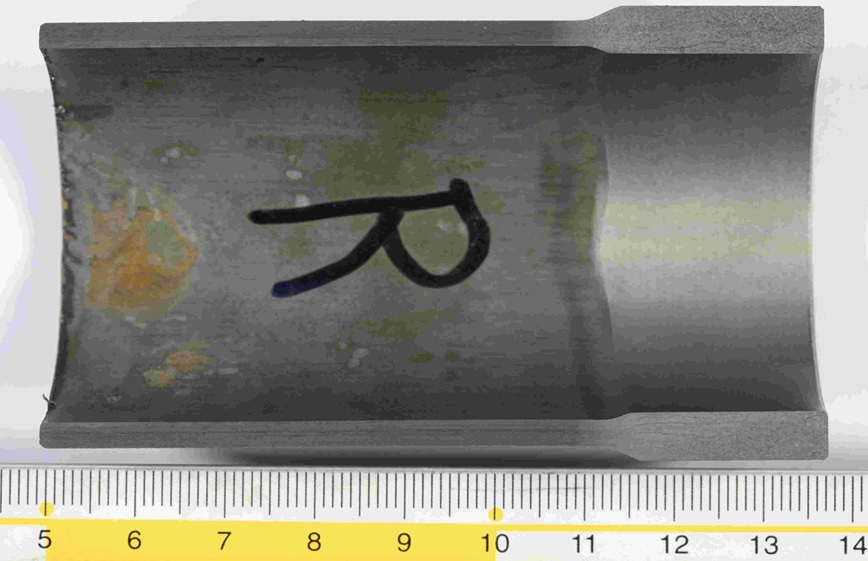

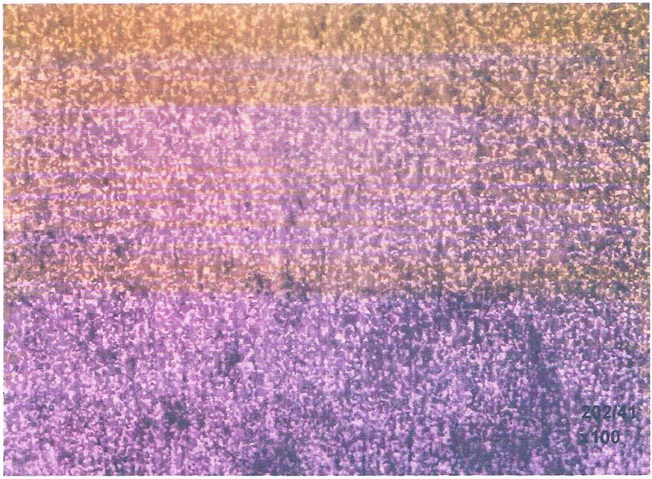

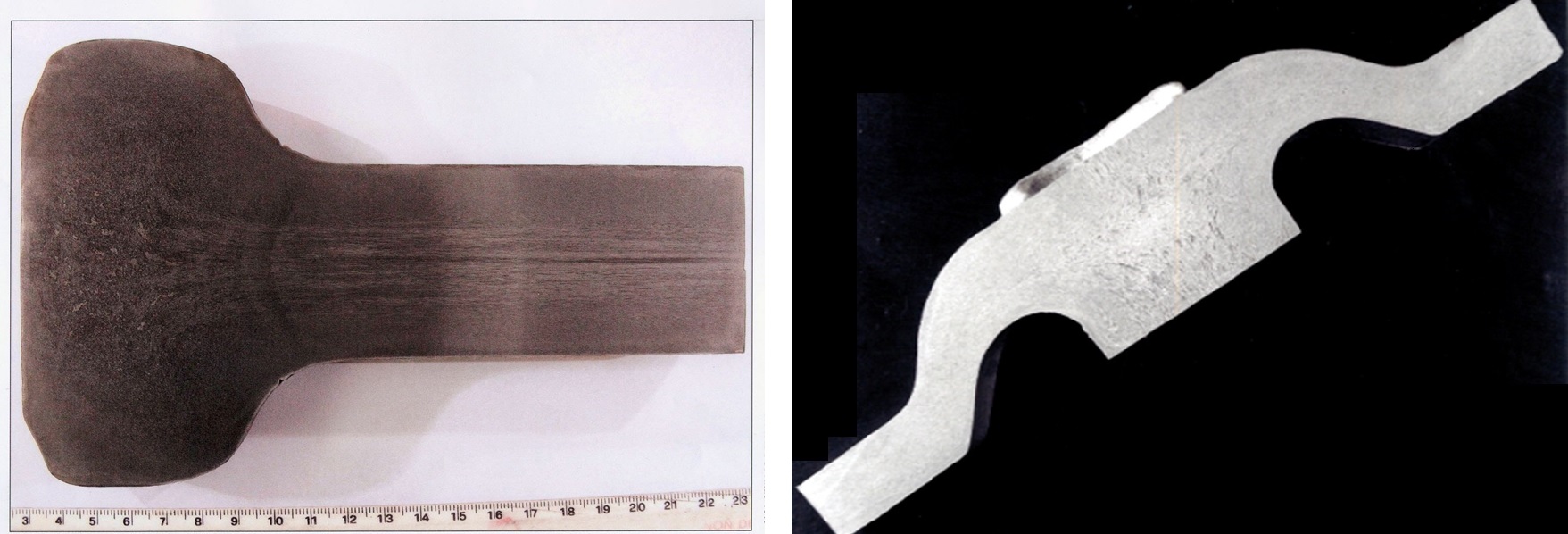

Prawidłowo zaprojektowany proces powinien zapewniać kontrolowany przepływ materiału i powtarzalną mikrostrukturę w strefie odkształcenia. Ocena jakości nie może jednak opierać się wyłącznie na wyglądzie zewnętrznym. W zależności od zastosowania stosuje się kontrolę wymiarową, badania makro- i mikrostruktury, ocenę ciągłości włókien oraz badania właściwości mechanicznych.

Na rezultat wpływają przede wszystkim natężenie i czas przepływu prądu, siła oraz prędkość spęczania, stan powierzchni styku, geometria narzędzi, sposób chłodzenia i powtarzalność materiału wejściowego. Parametry powinny być ustalane dla konkretnej części, a następnie potwierdzone próbami technologicznymi.

Jak dobrać maszynę do spęczania oporowego?

Dobór urządzenia powinien rozpocząć się od detalu i procesu, a nie od samego modelu maszyny. Kluczowe są: materiał, średnica i długość wsadu, miejsce oraz objętość odkształcenia, wymagana geometria po spęczaniu, dalsza operacja technologiczna, tolerancje, oczekiwana wydajność i planowany poziom automatyzacji.

Ważne: przedstawione przykłady pokazują możliwości technologii, ale nie stanowią specyfikacji dla każdego detalu. Parametry procesu, wydajność i możliwe tolerancje wymagają potwierdzenia na podstawie rysunku, materiału oraz prób technologicznych.
