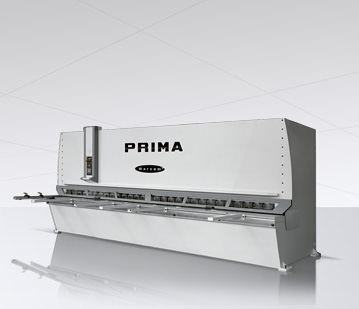

Nożyce gilotynowe WARCOM

Ścinanie na nożycach gilotynowych jest procesem mechanicznym, w którym arkusz metalu jest cięty (gilotynowany) między dwoma przeciwnymi ostrzami. Materiał należy zablokować za pomocą jednostek dociskających z cylindrami. Górne ostrze skierowane jest w dół w kierunku stałego dolnego ostrza z odpowiednim prześwitem. Górne ostrze ma jedno nachylenie w odniesieniu do dolnych ostrzy zwane kątem cięcia. To nachylenie górnego noża pozwala na cięcie materiału z prawej strony maszyny oraz na zmniejszenie siły wymaganej do wykonania cięcia.

Maxima-Warcom



Nożyce gilotynowe charakteryzują się następującymi głównymi parametrami technicznymi:

KSZTAŁT OSTRZA TNĄCEGO
Kształt ostrza wpływa na siłę cięcia. Zastosowanie kwadratowego ostrza o kącie 90° wymaga większej siły skrawania w porównaniu do zastosowania szlifowanego górnego ostrza pod kątem (zwykle 3°).

KĄT CIĘCIA
Kąt cięcia ma duży wpływ na wymaganą siłę cięcia i odkształcenie ścinające ścinanego materiału, zwłaszcza w przypadku wąskich pasków blachy. Wraz ze wzrostem nachylenia górnego ostrza siła potrzebna do cięcia zmniejsza się, ale zwiększa zniekształcenie przedmiotu obrabianego.

PRZEŚWIT OSTRZA
Jest to rzeczywista odległość między krawędziami tnącymi dwóch ostrzy. Prześwit ostrza wpływa na jakość cięcia w stosunku do grubości arkusza i wytrzymałości materiału. Odpowiednie parametry cięcia są określane dla każdego konkretnego przypadku. Jeśli prześwit ostrza jest zbyt wąski, zwiększa się zużycie ostrzy, a następnie koszty konserwacji. Wymagana siła cięcia jest większa. Jeśli szczelina jest zbyt duża, materiał ma tendencję do rozdarcia między dwoma ostrzami. Rezultatem będzie ścięta krawędź z większym odkształceniem. Właśnie dlatego odstęp ostrzy jest kluczowym czynnikiem dla jakości cięcia i żywotności ostrzy w procesie ścinania na nożycach gilotynowych.

Aby uzyskać doskonałe cięcie wymagane jest odpowiednie ostrze, które może zminimalizować działania, jakie wywierane są na arkusz metalu podczas cięcia. Ze względu na wewnętrzną budowę arkusza blachy, napięciu/stresowi nagromadzonemu podczas zwijania w krąg i właściwościom chemicznym, cięcie stalowej taśmy poddawane jest procesom fizycznym, które jeśli nie zostaną odpowiednio skompensowane, mogą stać się wadami produktu gotowego.

Nożyce gilotynowe WARCOM
