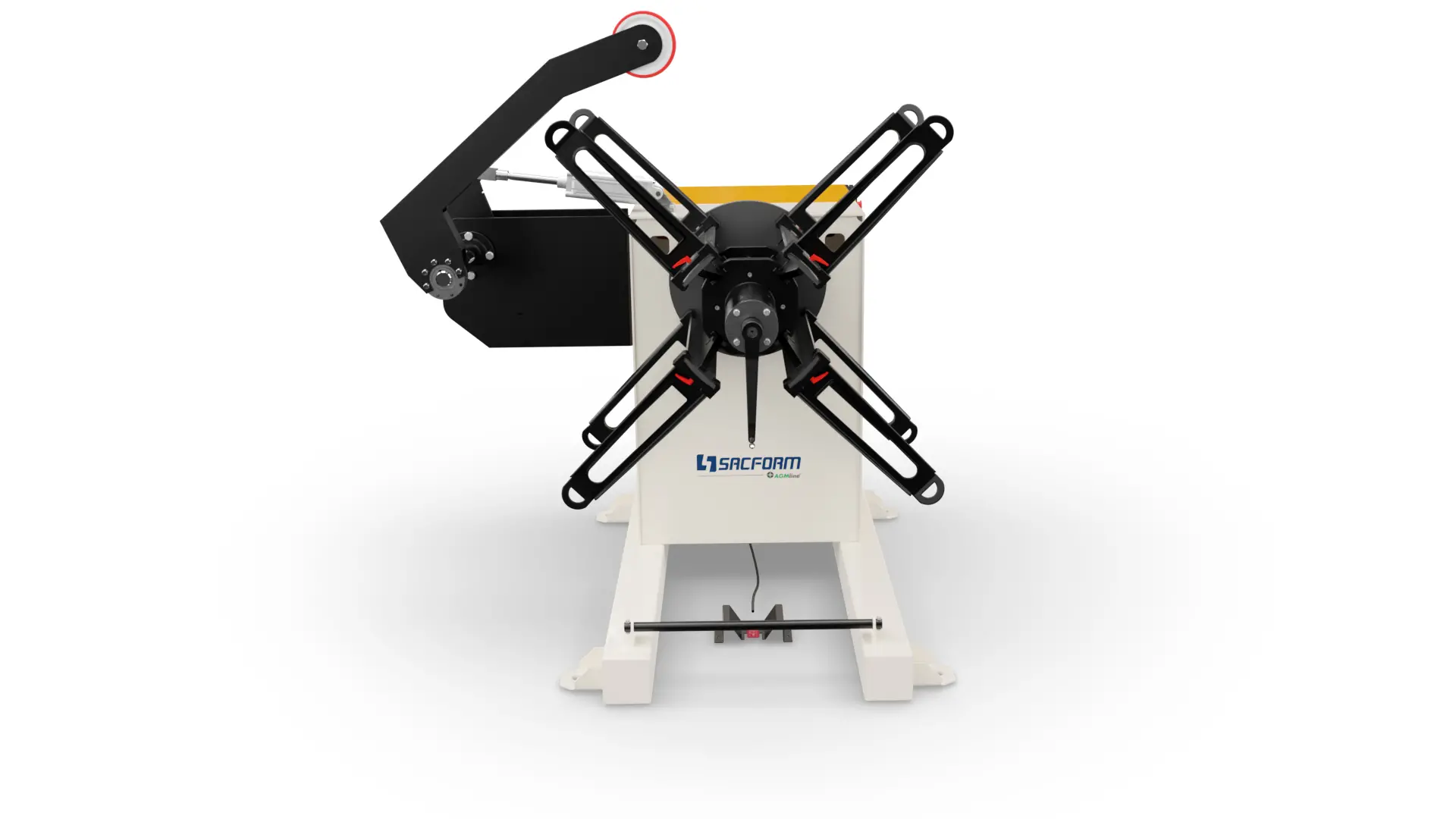

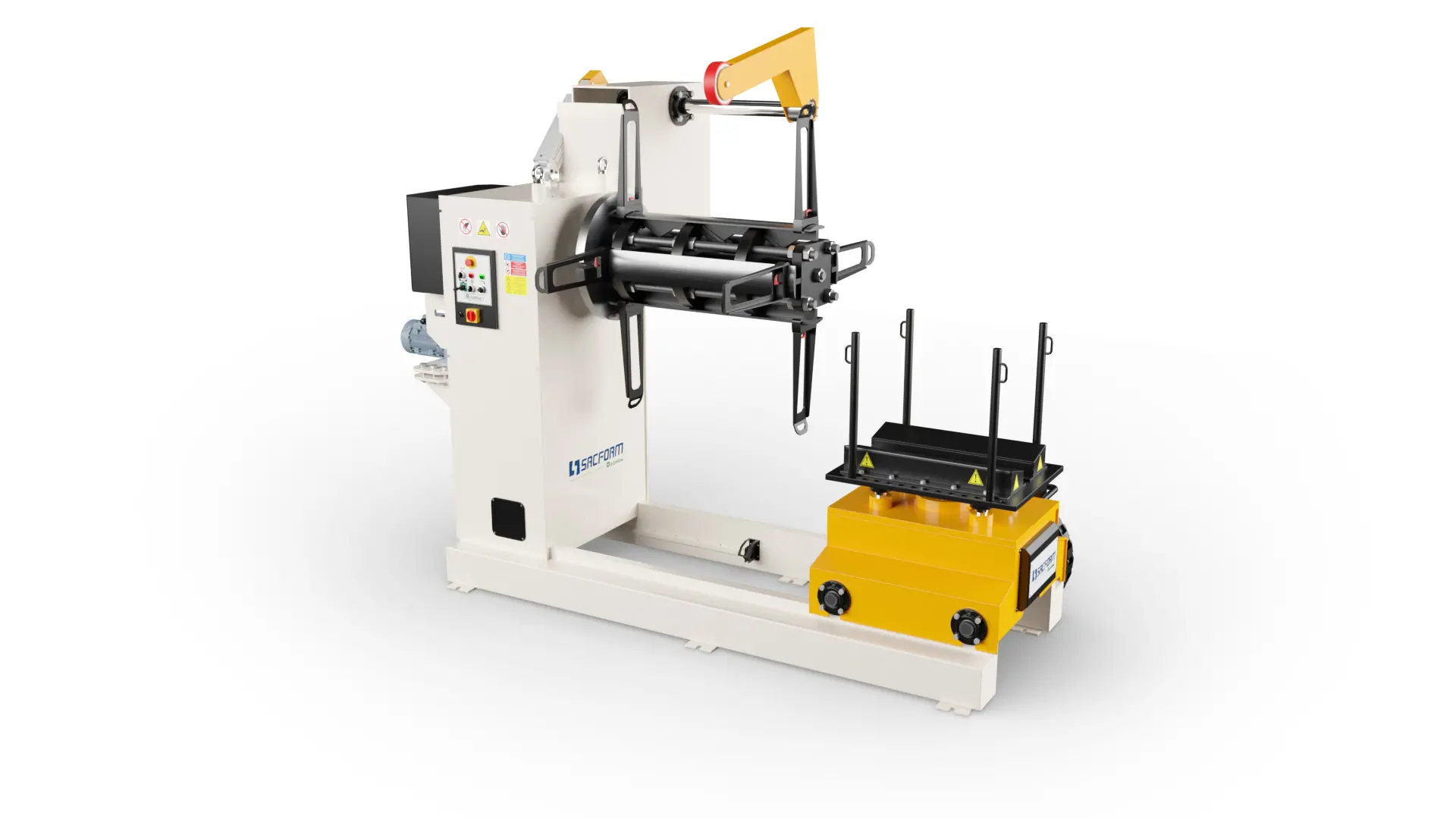

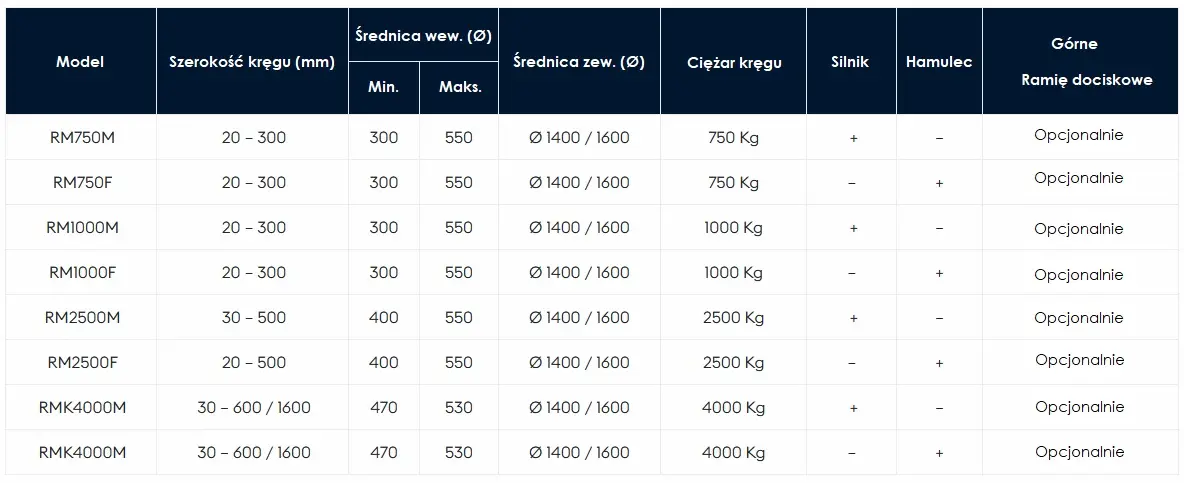

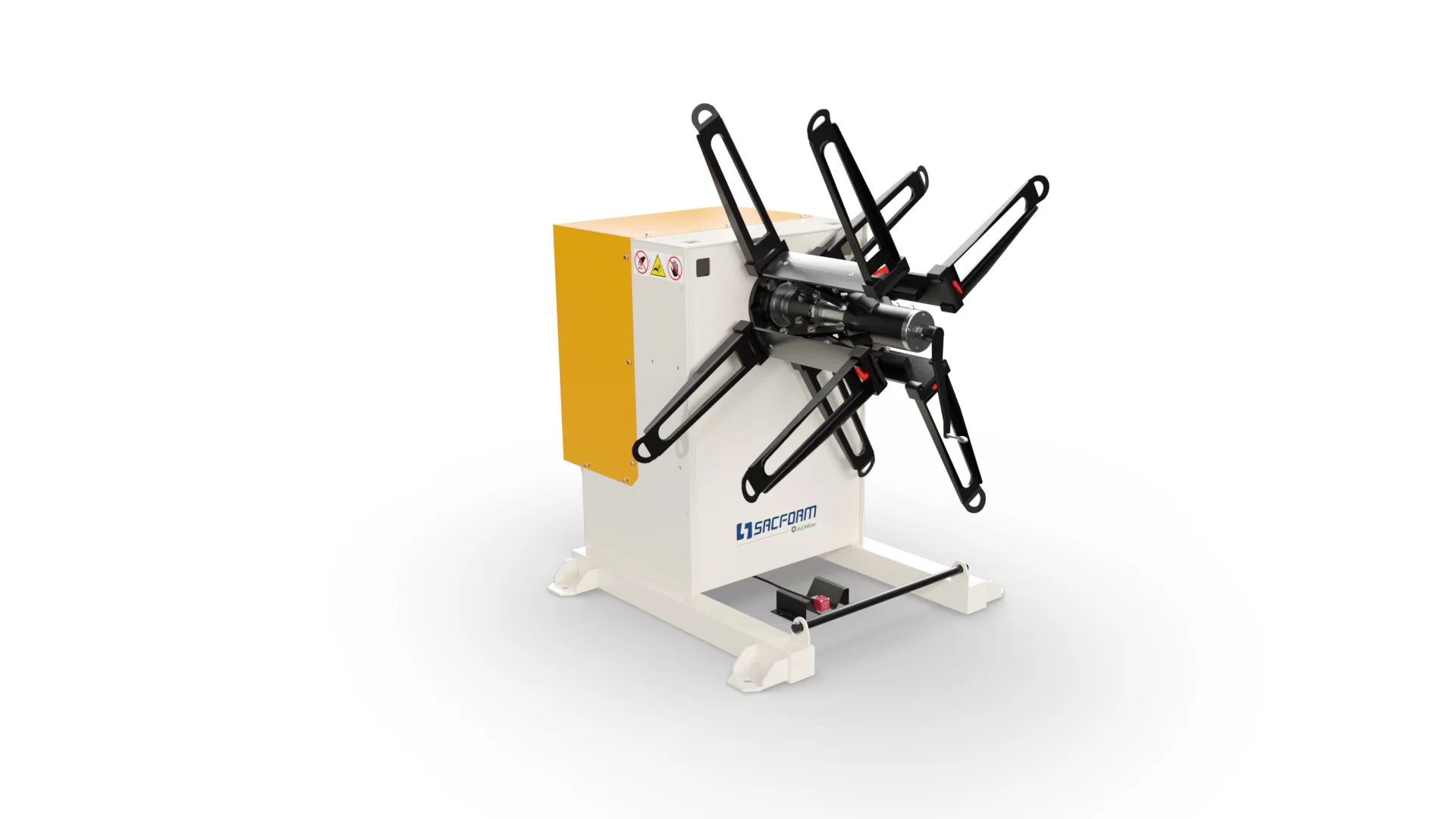

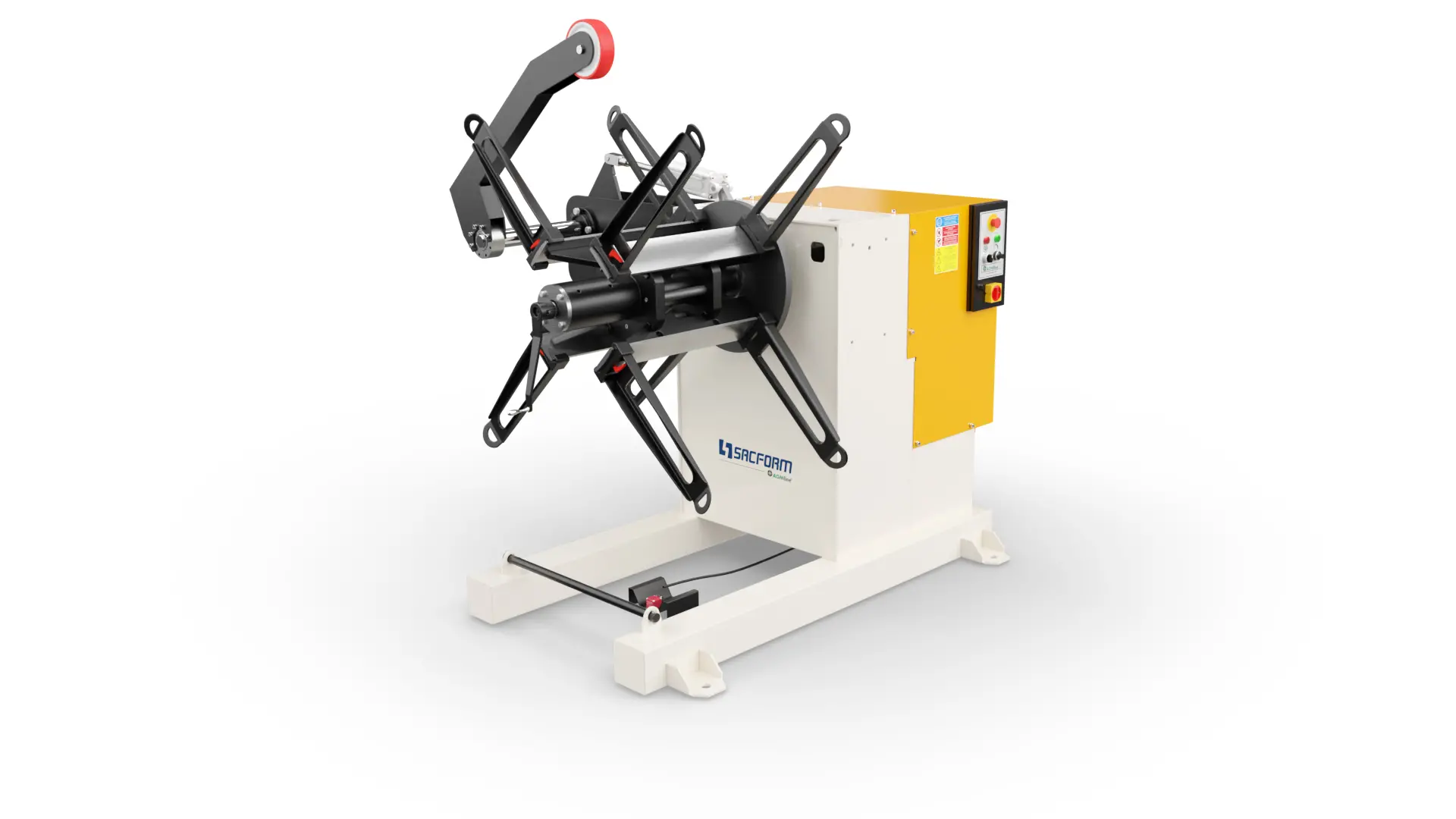

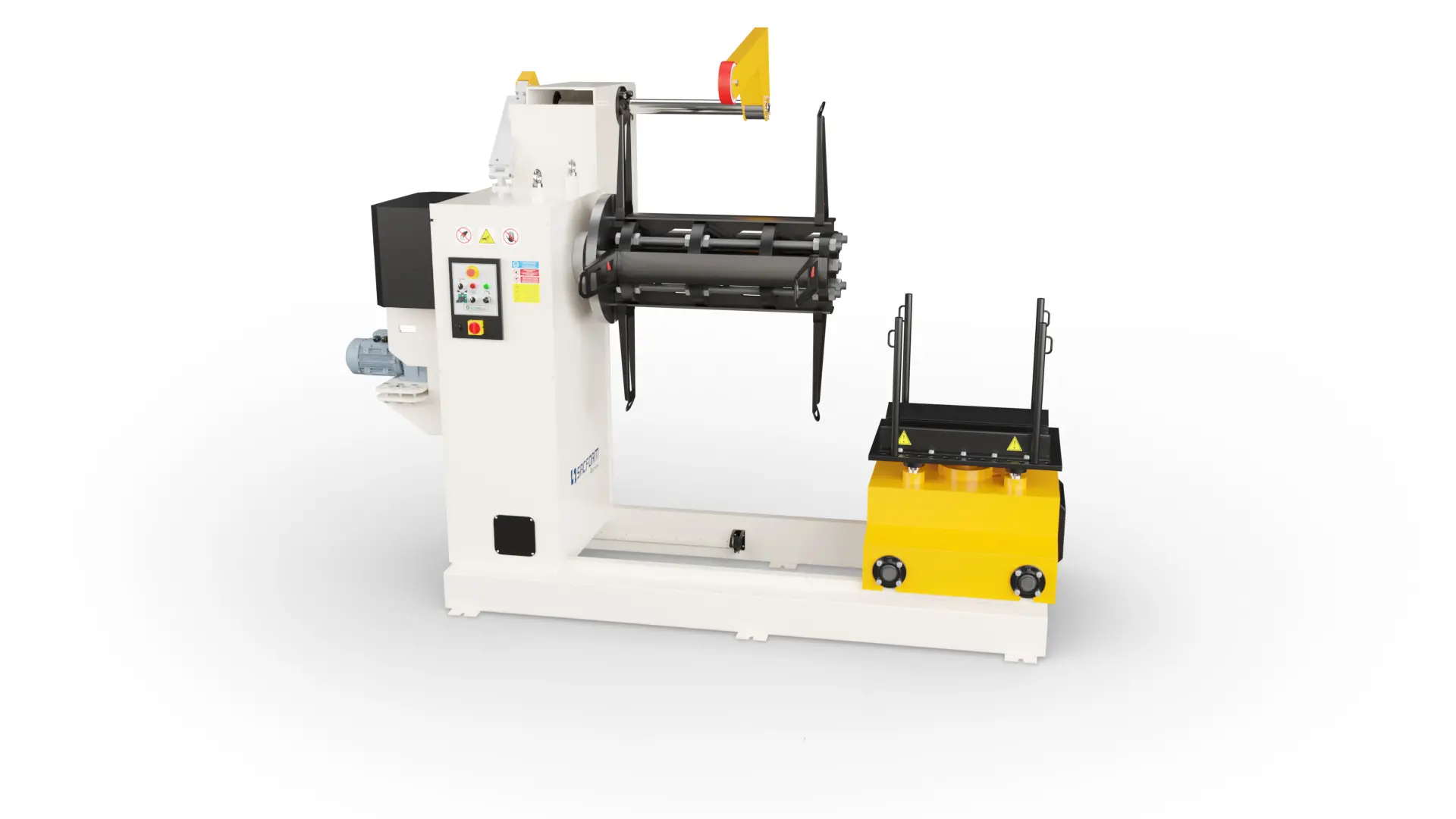

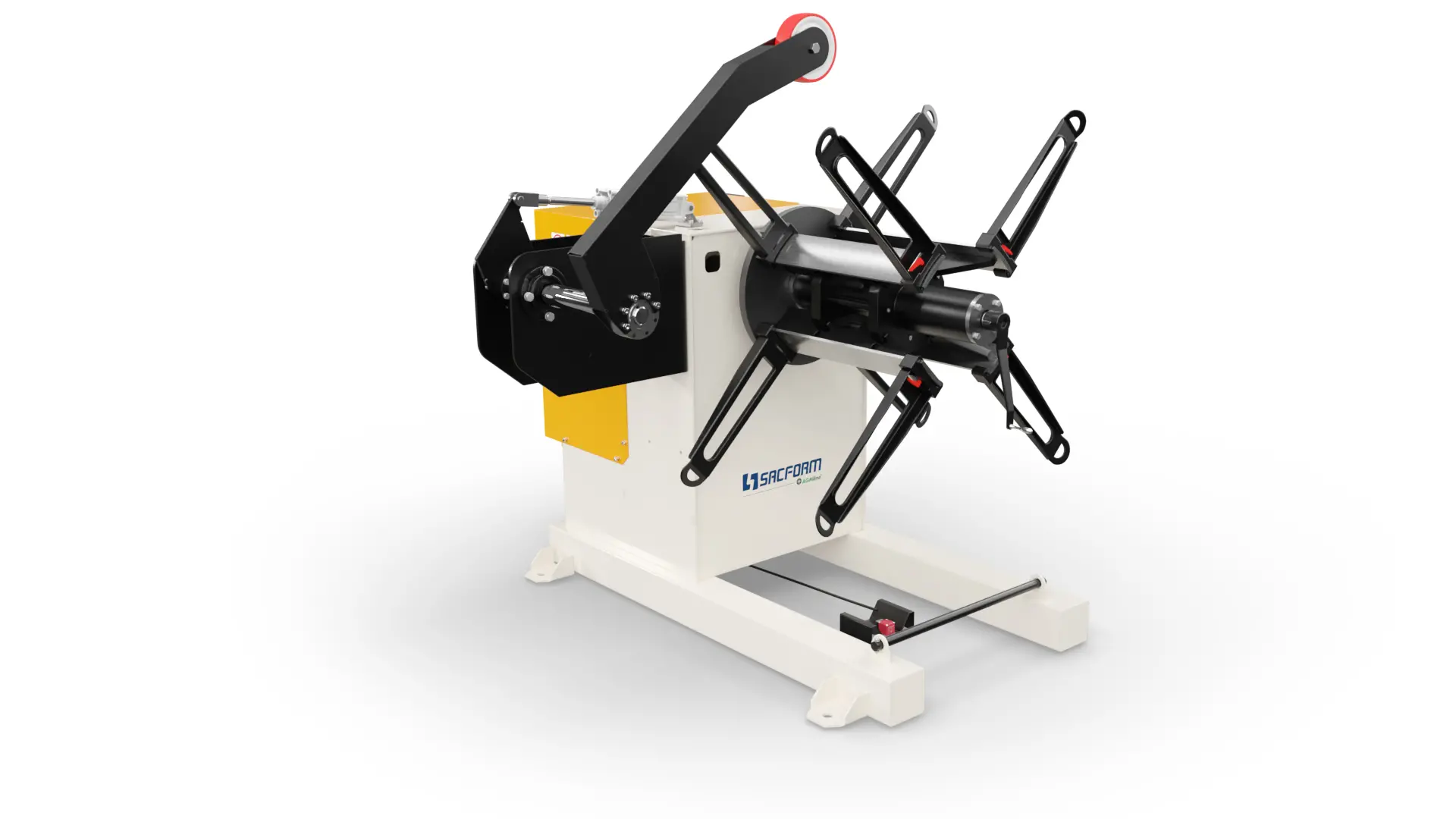

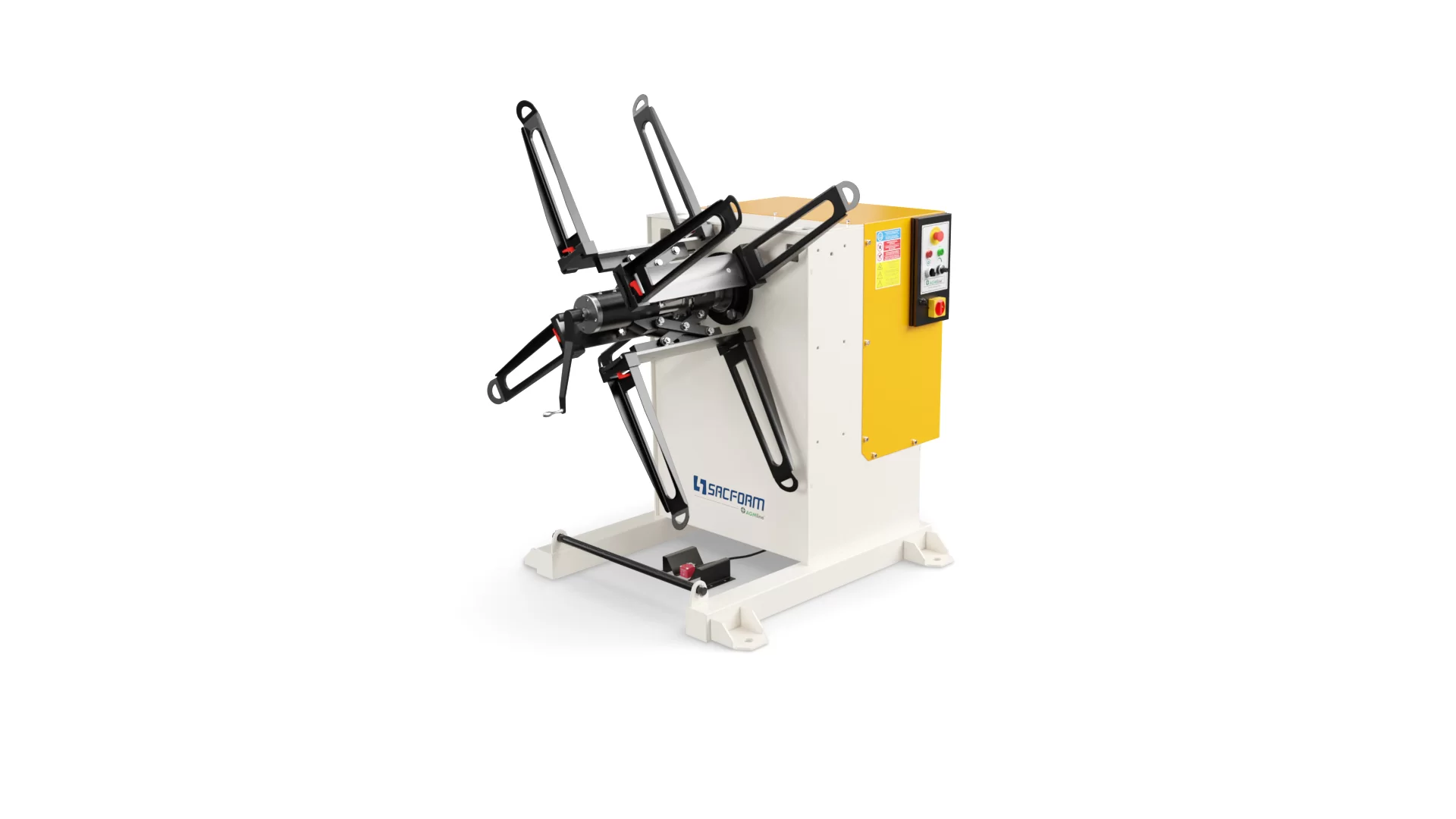

Odwijaki to urządzenia znajdujące się na początku linii podającej. Zapewniają bezpieczne przechowywanie oraz rozwijanie stalowej taśmy, która następnie trafia do podajnika. Odwijaki HERRBLITZ serii SC dostępne są w wersjach z napędem oraz bez napędu, w konstrukcji pojedynczej lub podwójnej.
CECHY KONSTRUKCYJNE ODWIJAKÓW
BUDOWA
Korpusy wykonano metodą elektrospawania, zapewniając wytrzymałość oraz niezawodność konstrukcji. Dzięki standaryzowanej produkcji Klient może zamówić dodatkowe akcesoria w ostatniej chwili przed zakupem odwijaka.
WRZECIONO
Składa się z trzech zakrzywionych i istotnych sektorów, które są w pierwszej kolejności zamontowane na wale, a następnie dokładnie ukształtowane w celu uzyskania idealnej współśrodkowości z samym wałem. Zapewnia to zarówno doskonałe dopasowanie do wewnętrznej spirali kręgu, jak i długą żywotność odwijaka, z racji tego że ciężar jest równomiernie rozłożony na łożyskach tocznych. Inną ważną cechą jest to, że sekcja wrzeciona została zaprojektowana przy uwzględnieniu współczynnika bezpieczeństwa na poziomie równym lub wyższym niż 2.
KONTROLA ZWISU TAŚMY
Dostępne są trzy możliwości:
Czujnik indukcyjny na podłodze, który wykrywając obecność taśmy w swoim zasięgu zatrzymuje odwijanie, w fazie gdy taśma prawie dotyka podłoża. W momencie gdy taśma ponownie się unosi, wrzeciono ponownie rozpoczyna odwijanie.
Ramię prowadzące, jest w ciągłym kontakcie z taśmą, określa początek oraz koniec odwijania.
Czujniki ultradźwiękowe lub laserowe: prędkość zmienia się automatycznie, zgodnie z wysokością położenia zwoju – jeśli zwój jest zbyt ciasny przekraczając poziom bezpieczeństwa, linia zostaje zatrzymana..

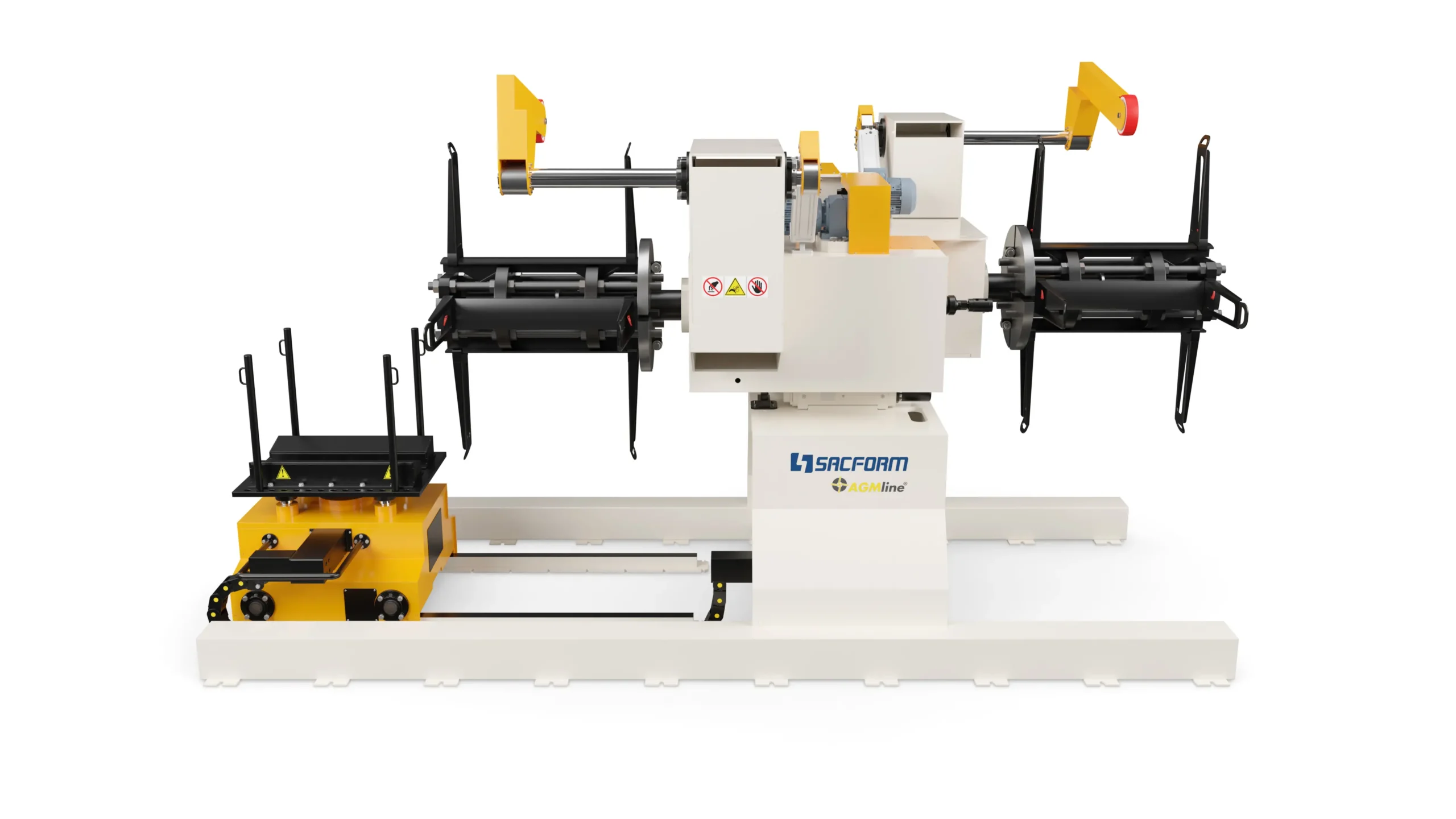

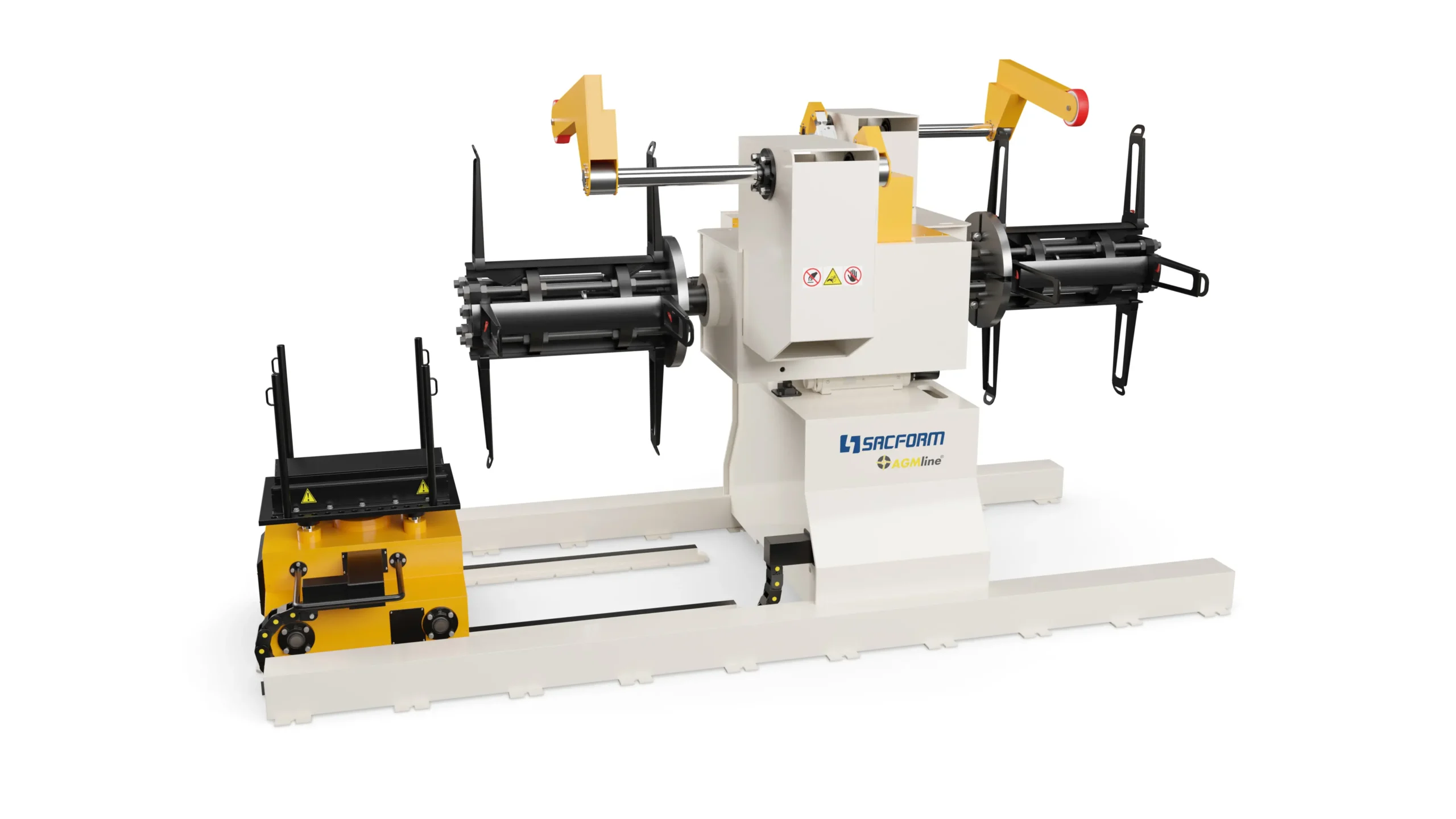

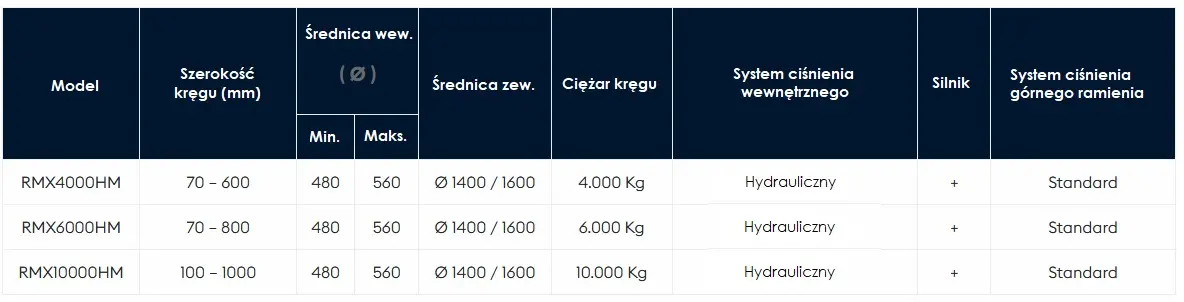

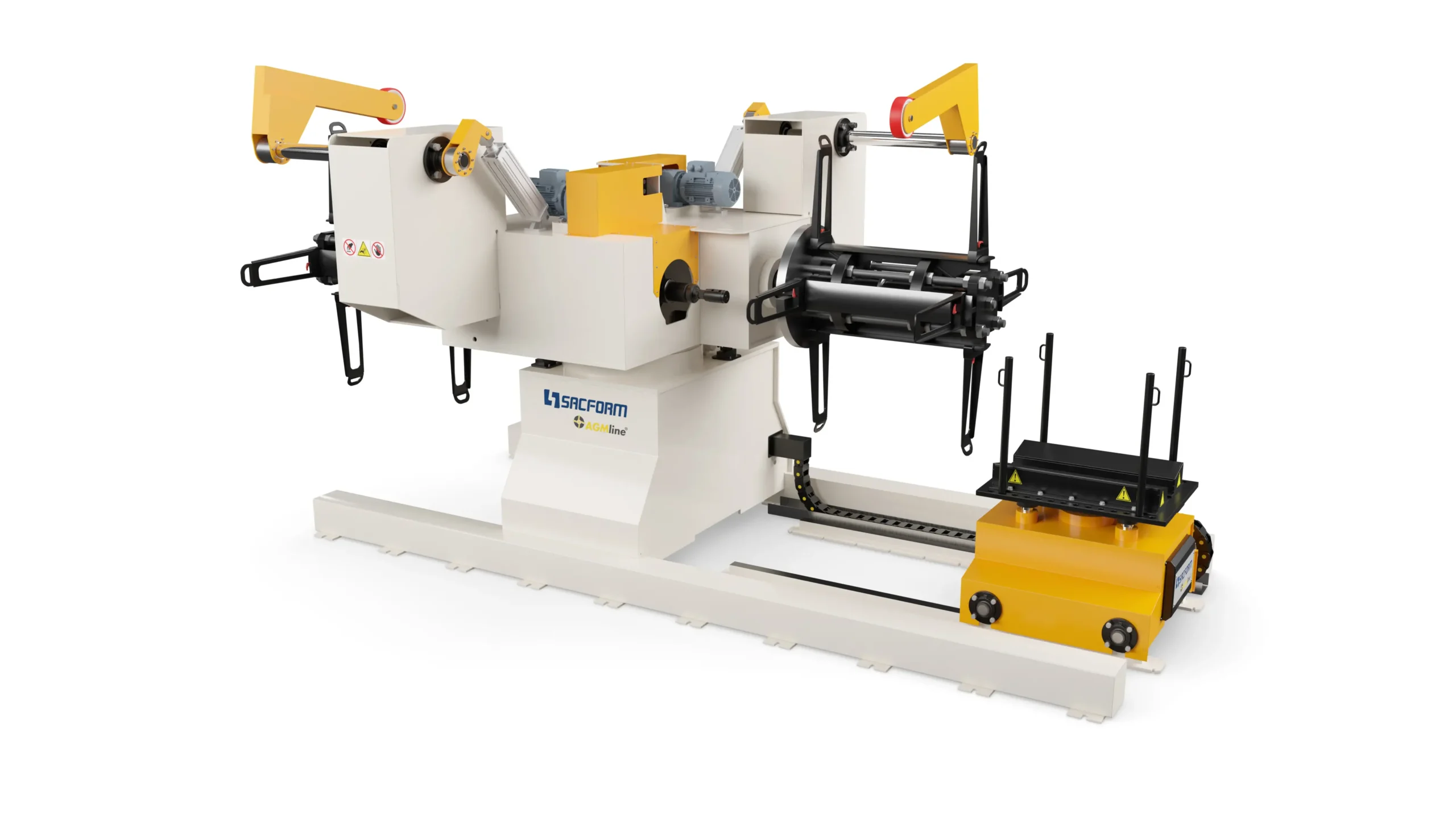

Dostępne są w wersji z napędem i bez napędu. Mają taką samą konstrukcję jak odwijaki pojedyncze. Są wyposażone w dwa wrzeciona, zamontowane na obracającej się o 180° wieży. Podczas gdy wrzeciono w pozycji roboczej odwija taśmę, na wrzeciono po przeciwnej stronie może zostać załadowany nowy krąg. Pomaga to skrócić czas nieaktywności po rozwinięciu całego kręgu. Obrót wieży może być wykonywany ręcznie lub za pomocą silnika, jego pozycjonowanie jest zabezpieczone za pomocą urządzenia mechanicznego lub cylindra pneumatycznego.
W naszej ofercie znajdą Państwo również różne modele małych odwijaków, zarówno z napędem jak i bez.
Modele NO 1/20 oraz NO 2/50 stosuje się do odwijania taśmy nawiniętej na szpule, które mogą być wykonane z plastiku lub innego materiału, z równoległymi dyskami do utrzymywania zwoju lub bez nich. Szpule mają zwykle stałą średnicę wewnętrzną, w zależności od dostawcy – wrzeciona naszego odwijaka muszą być wykonane zgodnie z tą średnicą, aby umożliwić załadunek zwoju, który zostaje zablokowany na wale za pomocą zacisku sprężynowego. Odwijaki NO2/200 oraz NO3/300 natomiast wyposażone są w rozwieranie z napędem, sterowane z panelu kontrolnego.
Odwijaki NO w standardzie posiadają stałą prędkość – 14 obrotów na minutę, jednak na życzenie możliwe jest zainstalowanie silnika z inwerterem (falownikiem), umożliwiającego płynną regulację prędkości.
Sterowanie pętlą odbywa się za pomocą:
• czujnika na podłoży w modelach standardowych
• ramiona czułkowego – na życzenie
• czujnika ultradźwiękowego, jeżeli odwijak posiada płynną regulację prędkości, dostosowuje się ona automatycznie do wysokości położenia pętli w stosunku do podłoża – na życzenie.
Odwijaki z napędem mogą być także stosowane jako nawijaki (przewijarki), po dokonaniu następujących modyfikacji:
• modyfikacja układu elektrycznego sterowania pętlą; podczas odwijania maszyna musi się zatrzymywać jeśli pętla jest zbyt długa oraz ponownie uruchamiać gdy pętla jest zbyt naprężona. Podczas nawijania maszyna musi uruchamiać się gdy pętla jest długa, a zatrzymywać gdy pętla jest naprężona.
• Dodanie jednostki naprężającej taśmę w celu zapewnienia odpowiedniej kompresji taśmy podczas przewijania.
Czasami wraz z taśmą nawijana jest ochronna taśma papieru lub plastiku; w takim przypadku pierwsza maszyna (odwijak) będzie odwijała taśmę, natomiast druga maszyna (nawijak), będzie zwijać taśmę ochronną z tą samą prędkością, z którą pierwsza maszyna odwija taśmę właściwą.
Odwijaki paletowe dostępne są w różnych wersjach, zależnie od maksymalnego udźwigu oraz średnicy platformy.
Wszystkie modele posiadają funkcję regulacji prędkości, zapewniającą automatyczną regulację, zgodnie z pozycją koła, określającą długość pętli.
Nasze oprogramowanie sterujące odwijakiem może obliczyć optymalną prędkość odwijania, w celu osiągnięcia stałego tempa podawania materiału, zgodnie z parametrami maszyny głównej.
Dostępne są dwa zestawy sterowania pętlą: jeden dla drutu, drugi dla wąskiej taśmy.
