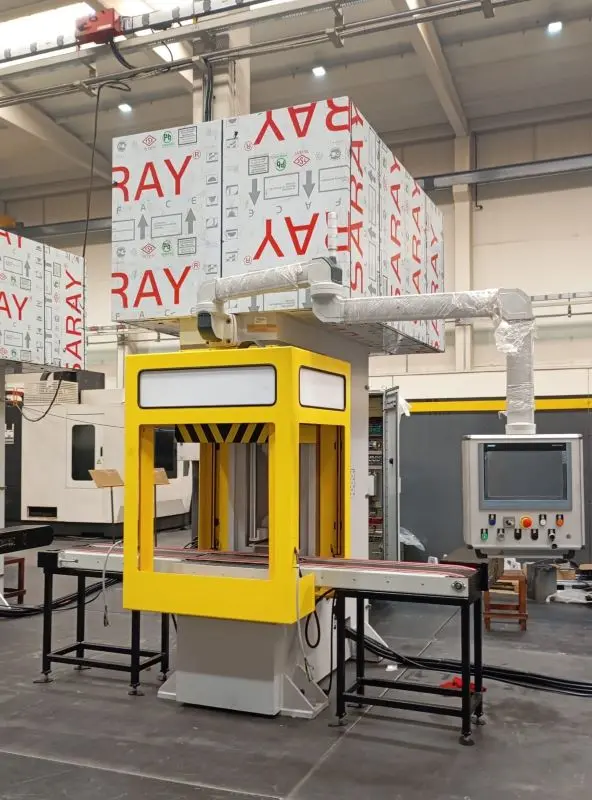

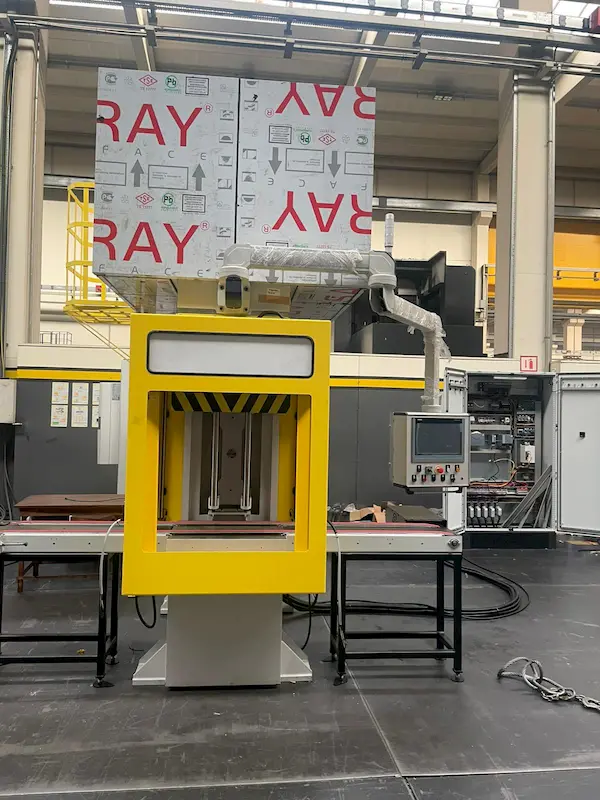

Prasa hydrauliczna serwo 50 ton

Precyzyjna prasa hydrauliczna serwo 50 ton do nowoczesnych procesów produkcyjnych

Prasa hydrauliczna serwo Hürsan Pres o nacisku 50 ton to rozwiązanie przeznaczone do procesów, w których oprócz wymaganej siły szczególne znaczenie mają precyzyjne sterowanie ruchem suwaka, powtarzalność parametrów oraz możliwość dostosowania charakterystyki pracy maszyny do konkretnej operacji technologicznej.

Zastosowanie technologii serwohydraulicznej pozwala sterować pracą układu hydraulicznego zgodnie z rzeczywistym zapotrzebowaniem procesu. Dzięki temu prasa może realizować zaprogramowany cykl z odpowiednio dobranymi prędkościami, pozycjami oraz wartościami siły w jego poszczególnych fazach.

Prasa serwo 50 ton może być wykorzystywana zarówno jako samodzielne stanowisko produkcyjne, jak i jako element zautomatyzowanego procesu.

W przypadku Hürsan Pres nacisk 50 ton nie oznacza jednej standardowej konfiguracji katalogowej. Konstrukcja maszyny, przestrzeń robocza, skok, prześwit, charakterystyka ruchu, sterowanie oraz wyposażenie dobierane są do wymagań procesu Klienta.

Co daje technologia serwo w prasie hydraulicznej?

W tradycyjnym układzie hydraulicznym silnik elektryczny napędzający pompę pracuje w sposób ciągły lub z ograniczoną możliwością dostosowania swojej pracy do aktualnego zapotrzebowania maszyny.

W rozwiązaniu serwohydraulicznym pracą układu steruje serwomotor współpracujący z pompą hydrauliczną. Pozwala to dostosowywać parametry pracy napędu do aktualnej fazy cyklu.

Ma to kilka istotnych konsekwencji technologicznych.

Prasa może zapewnić:

• precyzyjną kontrolę ruchu suwaka,
• programowanie różnych prędkości w kolejnych fazach cyklu,
• dokładne pozycjonowanie,
• kontrolę siły nacisku,
• wysoką powtarzalność kolejnych cykli,
• możliwość przygotowania różnych receptur technologicznych,
• ograniczenie pracy układu hydraulicznego wtedy, gdy proces nie wymaga pełnej wydajności.

Technologia serwo nie jest więc wyłącznie innym sposobem napędzania pompy. Daje większe możliwości dostosowania charakterystyki pracy prasy do procesu technologicznego.

Gdzie znajduje zastosowanie prasa serwo 50 ton?

Nacisk 50 ton sprawia, że maszyna może być wykorzystywana do wielu precyzyjnych operacji wykonywanych na mniejszych i średnich detalach.

W zależności od konfiguracji prasa hydrauliczna serwo 50 ton może realizować między innymi:

• tłoczenie,
• formowanie,
• kalibrację,
• prostowanie,
• wykrawanie,
• wciskanie komponentów,
• operacje montażowe,
• procesy wymagające kontrolowanej siły,
• procesy wymagające dokładnego pozycjonowania suwaka.

Maszyny tej klasy mogą znaleźć zastosowanie między innymi w automotive, produkcji komponentów metalowych, AGD, HVAC, elektrotechnice, produkcji maszyn oraz innych gałęziach przemysłu wykorzystujących precyzyjne procesy formowania i montażu.

O możliwości realizacji konkretnej operacji nie decyduje jednak wyłącznie nominalny nacisk. Kluczowe znaczenie mają detal, materiał, narzędzie i wymagania procesu.

Kontrola prędkości w poszczególnych fazach cyklu

Proces wykonywany na prasie hydraulicznej nie musi przebiegać z jedną prędkością.

Cykl może składać się z kilku etapów:

szybki dojazd → zwolnienie przed kontaktem z detalem → ruch roboczy → utrzymanie zadanych parametrów → powrót suwaka.

Poszczególne fazy mają inne wymagania.

Szybki ruch dojazdowy skraca czas cyklu, natomiast podczas właściwego formowania może być konieczne znaczne zmniejszenie prędkości i dokładniejsze kontrolowanie przebiegu procesu.

Napęd serwo pozwala odpowiednio zaprogramować charakterystykę ruchu dla konkretnej aplikacji.

Dzięki temu wydajność maszyny nie musi być osiągana kosztem kontroli procesu.

Powtarzalność w produkcji seryjnej

Przy produkcji seryjnej liczy się nie tylko wykonanie poprawnego pierwszego detalu.

Proces powinien umożliwiać utrzymanie wymaganych parametrów również dla kolejnych elementów.

Możliwość kontrolowania położenia, prędkości oraz siły pozwala precyzyjnie definiować przebieg cyklu i powtarzać go dla kolejnych detali.

Ma to znaczenie szczególnie w procesach, w których nawet niewielkie różnice parametrów mogą wpływać na jakość gotowego produktu.

Przy produkcji wielu różnych elementów dodatkową zaletą jest możliwość przygotowania receptur technologicznych. Po zmianie narzędzia operator może wybrać zapisane wcześniej parametry właściwe dla danego procesu.

Efektywność energetyczna prasy serwohydraulicznej

Jednym z istotnych powodów stosowania technologii serwo w prasach hydraulicznych jest możliwość ograniczenia zużycia energii.

Zapotrzebowanie prasy na moc zmienia się w trakcie cyklu. Inne wymagania występują podczas szybkiego dojazdu, inne podczas właściwego formowania, a jeszcze inne podczas postoju maszyny.

Układ serwo może dostosowywać pracę napędu do aktualnego zapotrzebowania procesu, zamiast utrzymywać stałą pracę układu niezależnie od wykonywanej operacji.

Rzeczywiste oszczędności zależą oczywiście od charakteru procesu, czasu cyklu, obciążenia oraz sposobu użytkowania maszyny. Dlatego nie należy określać efektywności energetycznej wyłącznie na podstawie samego faktu zastosowania serwonapędu.

Największe znaczenie ma właściwe dobranie całego układu do konkretnej aplikacji.

Mniej energii zamienianej w ciepło

Efektywniejsze sterowanie pracą układu hydraulicznego ma również znaczenie dla ilości energii traconej w postaci ciepła.

Jeżeli napęd pracuje zgodnie z rzeczywistym zapotrzebowaniem procesu, można ograniczyć niepotrzebne straty energetyczne występujące w układzie.

Ma to wpływ nie tylko na zużycie energii elektrycznej, ale również na warunki pracy oleju hydraulicznego i wymagania dotyczące jego chłodzenia.

To szczególnie istotne w produkcji seryjnej, gdzie maszyna wykonuje dużą liczbę cykli podczas każdej zmiany.

Prasa serwo 50 ton – konfiguracja wynika z procesu

Tak jak w przypadku pozostałych pras Hürsan Pres, 50 ton określa jedynie nominalną siłę nacisku, a nie kompletną specyfikację maszyny.

Dwie prasy serwo o tym samym tonażu mogą zostać zaprojektowane do zupełnie różnych zastosowań.

Przed przygotowaniem konfiguracji analizowane są między innymi:

• rodzaj procesu technologicznego,
• geometria i wymiary detalu,
• materiał i jego właściwości,
• wymagane siły,
• konstrukcja narzędzia,
• wymagana powierzchnia robocza,
• skok i prześwit,
• wymagane prędkości,
• dokładność pozycjonowania,
• oczekiwany czas cyklu,
• sposób sterowania procesem,
• sposób załadunku i odbioru detalu,
• wymagany poziom automatyzacji.

Na podstawie tych informacji przygotowywana jest właściwa konfiguracja maszyny.

Nie wybieramy gotowej prasy serwo 50 ton i nie dostosowujemy do niej procesu. To wymagania procesu Klienta definiują konfigurację prasy.

Prasa serwo jako element automatyzacji produkcji

Precyzyjne sterowanie parametrami cyklu sprawia, że technologia serwo dobrze wpisuje się w zautomatyzowane procesy produkcyjne.

W zależności od aplikacji prasa może współpracować między innymi z:

• robotami przemysłowymi,
• manipulatorami,
• systemami podawania materiału,
• systemami załadunku i odbioru detali,
• transporterami,
• urządzeniami smarującymi,
• systemami kontroli jakości.

Sterowanie prasy może zostać uwzględnione w logice pracy całego stanowiska, dzięki czemu poszczególne urządzenia realizują kolejne operacje jako jeden zintegrowany proces.

Kiedy warto rozważyć prasę hydrauliczną serwo?

Technologia serwo jest szczególnie interesująca tam, gdzie Klient oczekuje czegoś więcej niż uzyskania określonej wartości siły.

Warto ją rozważyć przede wszystkim wtedy, gdy istotne są:

• dokładna kontrola parametrów procesu,
• możliwość programowania charakterystyki ruchu,
• powtarzalność produkcji,
• częste zmiany produkowanego asortymentu,
• możliwość zapisywania receptur,
• integracja z automatyką,
• optymalizacja zużycia energii,
• ograniczenie strat energetycznych układu hydraulicznego.

Nie oznacza to, że prasa serwo będzie najlepszym rozwiązaniem dla każdego zastosowania.

Wybór pomiędzy klasycznym układem hydraulicznym a serwohydraulicznym powinien wynikać z procesu, oczekiwanej wydajności oraz sposobu eksploatacji maszyny.

Prasy hydrauliczne serwo Hürsan Pres projektowane pod wymagania Klienta

Hürsan Pres projektuje prasy hydrauliczne zgodnie z wymaganiami konkretnych procesów technologicznych.

Dotyczy to również pras wyposażonych w napęd serwohydrauliczny.

W przypadku prasy serwo 50 ton możliwe jest dostosowanie konstrukcji maszyny, przestrzeni roboczej, charakterystyki ruchu, układu sterowania oraz wyposażenia do konkretnej aplikacji.

Dzięki temu technologia serwo może zostać wykorzystana dokładnie tam, gdzie jej możliwości przynoszą rzeczywistą korzyść technologiczną lub ekonomiczną.

Prasa hydrauliczna serwo 50 ton – dobór rozwiązania

BTC Maszyny wspólnie z Hürsan Pres przygotowuje prasy hydrauliczne dopasowane do procesów realizowanych przez Klientów.

Dobór rozwiązania rozpoczynamy od analizy detalu, materiału, narzędzia, wymaganej charakterystyki ruchu, oczekiwanej wydajności oraz sposobu organizacji produkcji.

Na tej podstawie można określić nie tylko właściwą konfigurację maszyny, ale również odpowiedzieć na ważniejsze pytanie:

czy zastosowanie technologii serwo w danym procesie rzeczywiście przyniesie oczekiwane korzyści?

Szukasz prasy hydraulicznej serwo 50 ton?

Skontaktuj się z BTC Maszyny. Przeanalizujemy wymagania procesu i wspólnie z Hürsan Pres przygotujemy konfigurację prasy dopasowaną do Twojej produkcji.
